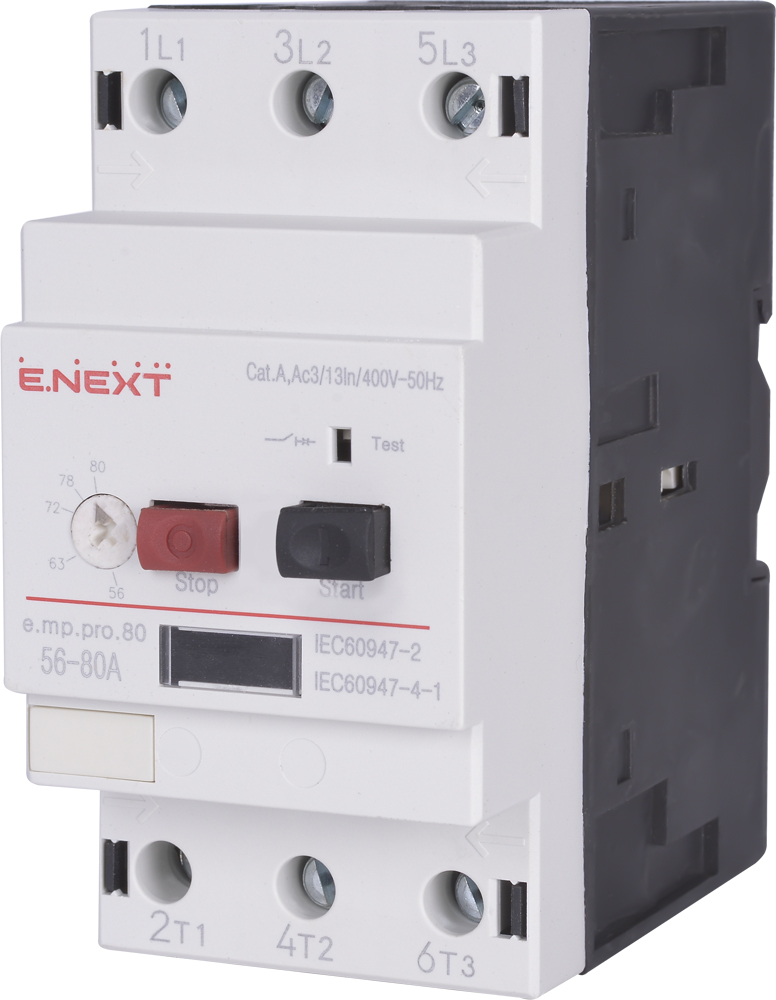

Автоматический выключатель защиты двигателя e.mp.pro.80, 56-80А

Артикул: p004011

965.00 MDL

Описание

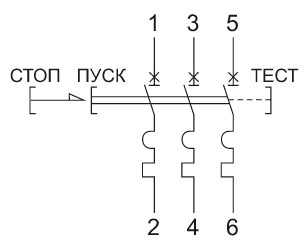

Предназначены для пуска и защиты от перегрузки электродвигателей небольшой мощности. Применяются как аварийный или главный выключатель. Выполняют функции: электротепловой защиты трех фаз; защиты от обрыва фаз. Обеспечивает защиту от КЗ, уставка срабатывания Im=13 In. Номинальный ток электротепловой защиты устанавливается с помощью регулировочного диска. Включение двигателя осуществляется с помощью кнопки «пуск». Отключение осуществляется вручную нажатием на кнопку «стоп», либо автоматически при срабатывании термомагнитной защиты или расцепителя минимального напряжения.

Технические характеристики

Артикул	p004011
Токовая защита от КЗ	Im=13In
Диапазон регулирования уставки срабатывания, А	63…80
Импульсное выдерживаемое напряжение Uimp, кВ	8
IP	20
Усилие затяжки контактных зажимов, Нм	1,2
Напряжение изоляции Ui, В	690
Номинальное рабочее напряжение Ue, В	AC 400/660
Номинальная частота, Гц	50
Высота над уровнем моря, м, не более	2000
Степень загрязнения среды	2
Макс. сечение присоединяемых проводников, мм²	35
Ном. предельная отключающая способность Icu, кА	15
Номинальный ток In, А	80
Количество полюсов	3
Износостойкость мех./электр., циклов В/О, не менеe	20000/10000
Ном. рабочая откл. способность Ics, кА (АС 400 В)	7,5
Макс. частота коммутаций, циклов В-О в час	25
Диапазон рабочих температур, °С	-25…+40
Класс защиты	10A
Монтаж	На DIN-рейке 35 мм
Рабочее положение	Вертикальное и горизонтальное с отклонением не более 5°
Гарантия	12
