Ячейки среднего напряжения - e.DF

Малогабаритные модульные комплектные распределительные устройства е.DF внутренней установки одностороннего обслуживания предназначены для приема и распределения электрической энергии переменного трехфазного тока частотой 50 Гц напряжением 6 — 24 кВ и номинальным током до 800 А (опционально до 1250 А).

Ячейки е.DF применяются в распределительных пунктах и трансформаторных подстанциях городских и сельских распределительных сетей, а также промышленных сетей. Конструкция ячеек е.DF позволяет использовать их при проведении реконструкций распределительных пунктов и подстанций, расширения объектов.

Модульная концепция, объединяющая все функции систем среднего напряжения, удовлетворяет всем требованиям, предъявляемым к такому классу оборудования, в плане безопасности персонала и защиты окружающей среды, и позволяет реализовать самые разнообразные и сложные схемные решения с минимальными финансовыми затратами и максимальной экономией пространства.

Ячейки е.DF – это компактный дизайн, удобство и простота монтажа и обслуживания, надежность, экономичность и эксплуатационная безопасность.

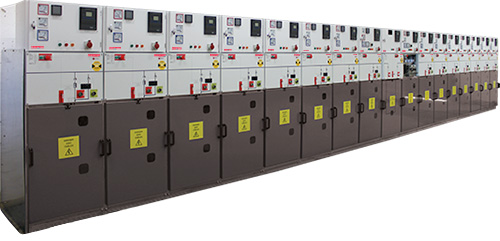

Система малогабаритных распределительных устройств среднего напряжения е.DF представляет собой набор различных по назначению ячеек, сконструированных по модульному или блочному принципу. В качестве коммутационных аппаратов используются вакуумные выключатели и элегазовые выключатели нагрузки, поэтому габаритные размеры ячеек минимальны для оборудования такого класса напряжения, что особенно важно в условиях ограниченного пространства.

Ячейки оборудованы всеми необходимыми блокировками, которые исключают ошибки эксплуатационного и обслуживающего персонала и обеспечивают легкое и безопасное управление коммутационными аппаратами. Дополнительно ячейки оснащены системой сброса давления, которые защищают персонал от последствий возникновения дуги внутри корпуса.

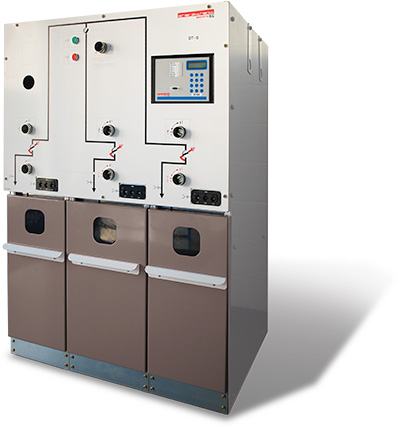

Модельный ряд ячеек e.DF2  (Технические характеристики)

(*) E1 класс согласно стандарта IEC62271-103

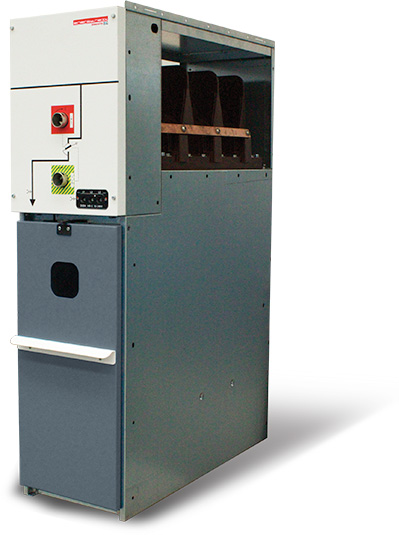

Модельный ряд ячеек e.DF3

e.DF3 — это экономное решение для построения распределительных устройств среднего напряжения. Сохранив все преимущества ячеек e.DF2 — качество, надежность, удобство обслуживания и подключения, простоту проведения оперативных переключений и максимальную безопасность, за счет применения трехпозиционного выключателя нагрузки e.RV53, удалось уменьшить габариты и массу ячеек до размеров соизмеримых с ячейками с полной элегазовой изоляцией. Малогабаритные ячейки e.DF3 могут применяться как самостоятельно, так и в сочетании с ячейками e.DF2.

Модельный ряд ячеек e.DR6 (Размеры и описание)

Функции
K	Вводная / выводная ячейка
T	Ячейка с предохранителями
D	Ячейка с автоматическим выключателем
C	Измерительная ячейка с SF, изоляцией

Конструктивные особенности

Корпус ячейки изготовлен из оцинкованной листовой стали толщиной 2 мм и разбит на отдельные отсеки, что позволяет локализовать возникшую электрическую дугу в одном из отсеков в случае возникновения в нем короткого замыкания. Корпус ячейки разработан таким образом, чтобы в случае внутреннего повреждения между поверхностями отсеков, дверями или соседними ячейками не возникало открытого пламени.

Съемная верхняя крышка модульной ячейки обеспечивает быстрый и удобный доступ к сборным шинам во время монтажа и/или технического обслуживания.

Конструкция механизма привода коммутационных аппаратов позволяет при необходимости легко устанавливать дополнительное опциональное оборудование после монтажа ячеек и в процессе эксплуатации без снятия напряжения.

Для обеспечения минимальных тепловых потерь и нагрева в местах контакта и соединения используются только медные шины.

Кабельный отсек максимально удобен и функционален благодаря съемным дверям. Это оказывается особенно важным при монтаже или демонтаже кабельного присоединения, установке или замене предохранителей и проведению работ по техническому обслуживанию ячеек. Точка присоединения кабеля в каждом типе ячеек расположена на достаточной для удобства монтажа высоте, дополнительно могут поставляться специальные кабельные держатели.

Все элементы подключения и держатели предохранителей выполнены без острых кромок и граней, закругленной формы для обеспечения максимально легкого, но в тоже время максимально безопасного присоединения.

Заземляющие медные пластины монтируются на передних панелях ячеек и не мешают установке и присоединению других ячеек.

Ручное управление механическими приводами коммутационных аппаратов ячеек требует минимальных усилий при проведении переключений. Простая, ясная и понятная мнемосхема на лицевой панели отображает однолинейную схему ячейки, положение контактов всех коммутационных аппаратов ячейки.

По желанию заказчика, ячейки и их элементы могут быть оснащены самым разнообразным дополнительным оборудованием.

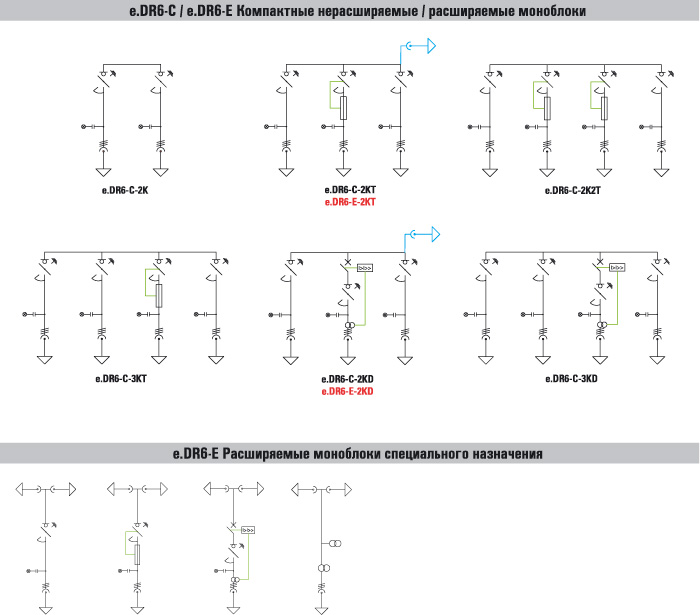

e.DR6-C / e.DR6-E Компактные нерасширяемые / расширяемые моноблоки
