Элементы компенсации реактивной мощности LIFASA уже на складе

В ноябре этого года компания ENEXT-Украина стала официальным представителем компании «International capacitors S.А.» (Испания), уже более 60 лет занимающейся компенсацией реактивной мощности и выпускающей продукцию под торговой маркой «LIFASA». Высочайшее качество, надежность, безопасность и экологичность – основные характеристики продукции «LIFASA».

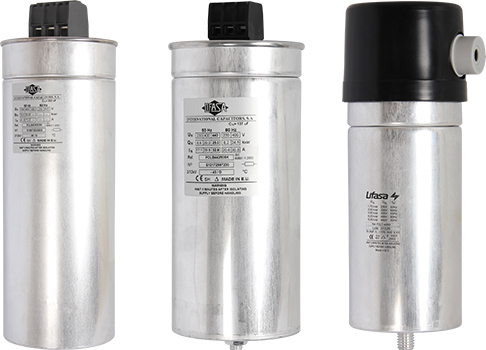

Трехфазные цилиндрические самовосстанавливающиеся конденсаторы серии POLB(T)

Трехфазные цилиндрические самовосстанавливающиеся конденсаторы серии POLB(T) с металлизированным полипропиленовым диэлектриком без пропитки (сухие). Оснащены системой контроля избыточного давления, которая отключает конденсатор от сети в случае любого внутреннего сбоя. Алюминиевый корпус с винтовым соединением М12 для крепления и заземления. Подключение осуществляется через клеммную колодку с встроенными разрядными резисторами.

Технические характеристики

— Номинальное напряжение: 230 ... 690 B
— Частота: 50/60 Гц
— Уровень изоляции: 3/- кВ RMS
— Потери диэлектрика: < 0,2 Вт/квар
— Общие потери: < 0,4 Вт/квар
— Макс. электрическое перенапряжение: 1,1 Un
— Макс. перегрузка по току: 1,5 ~ 2,0 In
— Допустимое отклонение мощности: -5/+10%

- макс. температура +55°C
- макс. в течение 24 ч +45°C
- макс. в течение года +35°C
- мин. температура – 40°C

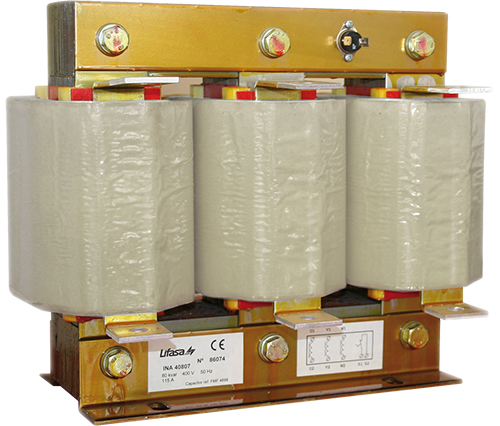

Дроссели INA/INR

Дроссели INA/INR предназначены для работы в системах электроснабжения с высоким уровнем гармонических искажений и обеспечивают безопасное и надежное обслуживание оборудования, корректирующего коэффициент мощности. Дроссели соединены последовательно с силовыми конденсаторами, образуя резонансный контур, настроенный так, что весь блок имеет индуктивное сопротивление на частотах всех гармоник в установке.

Технические характеристики

— Номинальное напряжение сети: 230/400 B
— Номинальная частота: 50 - 60 Гц
— Номинальное напряжение конденсатора: 260/460 В
— Тип фильтра: Низкой настройки
— Резонансная частота: 189 Гц (7%)
— Допустимые отклонения индуктивности: ±3%
— Максимальная перегрузка гармониками: 0,35 In
— Материал обмоток: INA: Алюминий, INR: Медь
— Температурная защита: Термостат
— Уровень изоляции: 4 кВ
— Подключение: INA: Алюминиевая шина, INR: Клеммная колодка
— Класс температуры: Класс F (155°C)

Контроллеры реактивной мощности MCE ADV и PFCL

Контроллеры реактивной мощности MCE ADV и PFCL предназначены для измерения реактивной мощности установки и выработки необходимых команд для подключения и отключения конденсаторов с целью поддержания требуемого значения cos φ.

Все контроллеры управляются микропроцессором, который обеспечивает равномерный износ контакторов и конденсаторов с помощью круговой последовательности подключения, учитывающей время включения каждого конденсатора.

Значение коэффициента мощности, которое необходимо достигнуть, может корректироваться непрерывно, от 0,85 индуктивного до 0,95 емкостного.

Стандартные рабочие программы для контроллеров: 1:1:1:1, 1:2:2:2, 1:2:4:4, 1:2:4:8 и 1:1:2:2.

Преимущества

— Равномерный износ конденсаторов и контакторов;
— Высокая скорость работы с меньшим количеством переключений;
— Точное измерение среднеквадратичного значения цепи, независимое от гармоник;
— Автоматическое отключение всех конденсаторов в случае отказа системы;
— Распознавание и автоматическая индикация неправильного подключения токового трансформатора;
— Отображение значения cos φ;

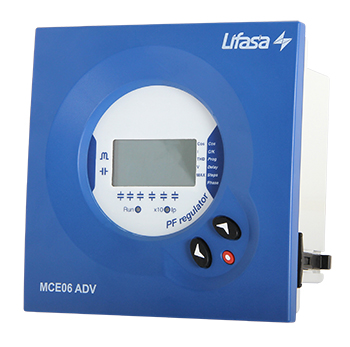

MCE ADV

Технические характеристики

— Напряжение питания и измеряемое напряжение: 230/400/480 В
— Частота: 45 ... 65 Гц (автоматическая настройка)
— Потребляемая мощность MCE ADV-6: 3 ВА (без реле) и 5,5 ВА/VA (6 реле)
MCE ADV-12.: 4 ВА (без реле) и 8,5 ВА/VA (12 реле)
— Трансформатор тока во внешней цепи: …/5 A (не включено в состав)
— Точность измерения напряжения: 1%
— ЖК-монитор: 1 строка x 3 цифры (7-сегментный индикатор)
— Отображение: ЖК монитор
— Точность измерения cos φ: % ±1 цифра
— Регулировка коэффициента C/K: 0,02 ... 1 (цифровой)
— Время переключения между ступенями: 4 ... 999 сегменты (10 с по умолчанию)
— Время переключения конденсаторов: в 5 раз больше времени подключения
— Диапазон рабочих температур: -10/+50°C
— Подключение проводов: Клеммная колодка
— Степень защиты: IP40 монтаж на приборной панели (согласно EN60529)
— Безопасность/Изоляция: EN61010-1, Окружающая среда 2
— Размеры: 144x144 мм (отверстие/hole 138x138 мм)
— Глубина: 60 мм
— Масса: 538 г
— Выбор количества выходных реле: MCE ADV-6: 6 реле
MCE ADV-12: 12 реле
— Стратегия управления: FCP (минимизация количества операций переключения)
— Выходные контакты реле: 4 A / 250 B AC1

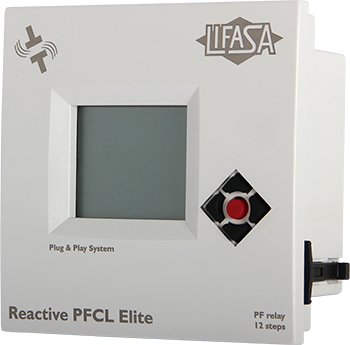

PFCL ELITE

Описание

Контроллер PFCL Elite имеет встроенный анализатор мощности, позволяющий измерять основные электрические параметры (напряжение, ток, гармоники, активную и реактивную мощность, полную мощность и т.д.). Устройство обеспечивает подробные данные о гармонических составляющих как напряжения, так и тока. Контроллер PFCL Elite измеряет также температуру окружающей среды и ведет учет максимальных и минимальных значений всех измеряемых параметров.

Контроллеры PFCL Elite оснащены интерфейсом RS-485 для подключения по протоколу MODBUS. Это обеспечивает возможность интеграции регулятора коэффициента мощности в сеть передачи данных, управляемой с помощью компьютера (ПК). Предусмотрены функции записи данных, дистанционного управления, контроля и проведения периодического технического обслуживания отдельных единиц оборудования коррекции коэффициента мощности и всей сети низкого напряжения.

Функция AUTO-ON-OFF. Эта функция позволяет определить режим работы каждого отдельного конденсатора:

— Автоматический режим (Auto);
— Фиксированный режим (ON): Конденсатор всегда включен;
— Разъединенный режим (OFF). Конденсатор всегда выключен.

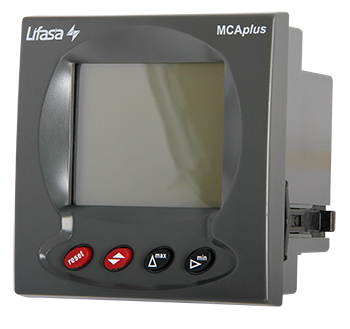

Сетевой анализатор MCA plus

Сетевой анализатор MCA plus – это электронное устройство, позволяющее снимать действующие величины 48 основных параметров питающей сети. Прост в установке и настройке (4 входа по напряжению, 3 входа по току).
