Новая линейка оборудования: Щиты этажные

25-03-2014

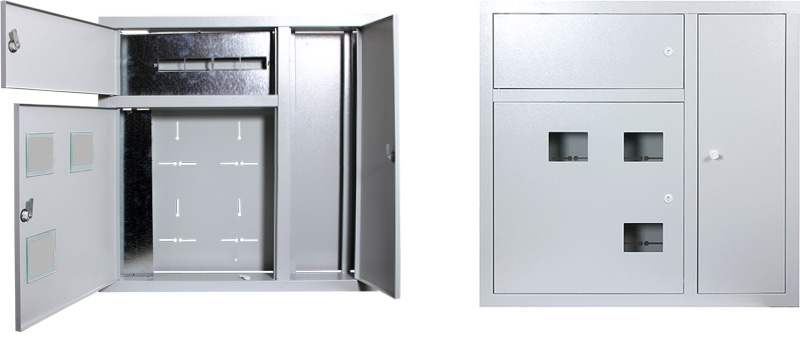

Корпуса щитов этажных (далее — ЩЭ) предназначены для размещения в них приборов учета и распределения электроэнергии напряжением 220 В, устройств защитного отключения, а также слаботочных приборов, размещаемых в специальном отсеке.

ЩЭ устанавливаются в жилых и общественных зданиях. Представляют собой сварной корпус из холоднокатанной стали толщиной 0,8 мм с антикоррозионным порошковым покрытием. Цвет — серый шагрень (RAL 7035), в наличии стеклянные ревизионные окна по числу устанавливаемых счетчиков. ЩЭ комплектуются фальшпанелями под автоматы, фальшпанелями силового короба, 35мм DIN-рейками, пластиковыми ключами и фурнитурой крепления.

В ассортименте — щиты для внутренней и навесной установки с возможностью размещения до шести 1-ф. или 3-ф. счетчиков, а также щиты ЩЭЗО с усиленной рамой, комплектуемые «ухом» под навесной замок и распорными болтами для фиксации оборудования в этажной нише.

ЩЭ обладают высоким уровнем электробезопасности, повышенной антикоррозионной стойкостью, высокой технологичностью сборки и установки, большим углом открытия двери (110°). Возможно изготовление щитов универсальных (ЩЭ-... У) и щитов каркасных (ЩЭЗО) и с левым, и с правым расположением силового отсека.

Под 1ф счётчики
№ п/п	Описание	Число счётчиков	Габ. размеры	Исполнение	Код товара
№ п/п	Описание	Число счётчиков	шир х выс х гл	Исполнение	Код товара
1	Место под вводной автомат и автоматические выключатели до 5 групп под каждым счётчиком	2	940 х 940 х 142	встраиваемый	ЩЭ-2ст
2		3	940 х 940 х 142	встраиваемый	ЩЭ-3ст
3		4	940 х 940 х 142	встраиваемый	ЩЭ-4ст
4	Место под автоматические выключатели до 20 групп и слабую точку в отдельных отсеках	2	940 х 940 х 142	встраиваемый	ЩЭ-2ст 01
5		3	940 х 940 х 142	встраиваемый	ЩЭ-3ст 01
6		4	940 х 940 х 142	встраиваемый	ЩЭ-4ст 01
7		5	940 х 1162 х 142	встраиваемый	ЩЭ-5ст-02
8		6	940 х 1162 х 142	встраиваемый	ЩЭ-6ст-02
9	Место под вводной автомат и автоматические выключатели до 5 групп под каждым счётчиком	2	940 х 940 х 142	навесной	ЩЭ-2ст Н
10		3	940 х 940 х 142	навесной	ЩЭ-3ст Н
11		4	940 х 940 х 142	навесной	ЩЭ-4ст Н
12	Место под автоматические выключатели до 20 групп и слабую точку в отдельных отсеках	2	940 х 940 х 142	навесной	ЩЭ-2ст 01Н
13		3	940 х 940 х 142	навесной	ЩЭ-3ст 01Н
14		4	940 х 940 х 142	навесной	ЩЭ-4ст 01Н
15		5	940 х 1162 х 142	навесной	ЩЭ-5ст-02 Н
16		6	940 х 1162 х 142	навесной	ЩЭ-6ст-02 Н
Под 1 - 3 ф счётчики
1	Место под вводной автомат и автоматические выключатели до 5 групп под каждым счётчиком	2	960 х 1020 х 142	встраиваемый	ЩЭ-2стУ
2		3	960 х 1020 х 142	встраиваемый	ЩЭ-3стУ
3		4	960 х 1020 х 142	встраиваемый	ЩЭ-4стУ
4	Место под автоматические выключатели до 20 групп и слабую точку в отдельных отсеках	2	960 х 1020 х 142	встраиваемый	ЩЭ-2ст 01У
5		3	960 х 1020 х 142	встраиваемый	ЩЭ-3ст 01У
6		4	960 х 1020 х 142	встраиваемый	ЩЭ-4ст 01У
7		5	960 х 1362 х 142	встраиваемый	ЩЭ-5ст-02У
8		6	960 х 1362 х 142	встраиваемый	ЩЭ-6ст-02У
Под 1-ф счётчики, каркасные
1	Место под автоматические выключатели до 21 гр. (ЩЭЗО-2) и 42 гр. (ЩЭЗО-3, 4) и слабую точку в отдельных отсеках	2	960 х 980 х 140	встраиваемый	ЩЭЗО-2 кв.
2		3	960 х 980 х 140	встраиваемый	ЩЭЗО-3 кв.
3		4	960 х 980 х 140	встраиваемый	ЩЭЗО-4 кв.
