Кабельные хомуты КО предназначены для крепления одножильных и многожильных проводов.
Кабельные крепления
Описание:
Кабельные крепления предназначены для фиксации всех видов кабелей. Конструкция крепления обеспечивает необходимые механические свойства, обеспечивающие надежное крепление кабелей и их неповреждаемость даже при протекании больших токов короткого замыкания. Изделие обладает стойкостью к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к солнечной радиации и ультрафиолетовому излучению, стойкостью к воздействию озона.
Крепление представляет собой два профиля, изготовленных из полиамида черного цвета. Профили могут быть снабжены ребрами жесткости, обеспечивающими механическую прочность и стойкость к ударным нагрузкам.
Материал
Самозатухающий полиамид РА со стекловолокном. Стойкий к воздействиям масел, ультрафиолетовых лучей, влажности, солей, кислот и радиоактивной среды.
Цвет: черный
Температура эксплуатации: –40°С...+60°С

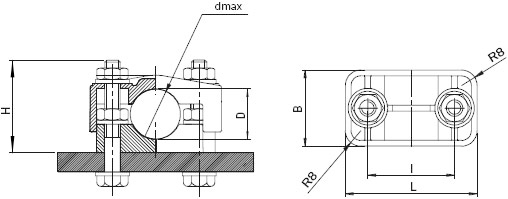

Рис.1 Кабельные хомуты КО (Схема)
Тип зажима | D | L | B | I | dmax | H | Механическая прочность, H |
---|---|---|---|---|---|---|---|
КО-27 | 16 - 27 | 68 | 39 | 45 | 27 | 48 | 20 000 |
КО-27 Т
(под бандажную ленту / квадратная стойка) | 16 - 27 | 68 | 39 | 45 | 27 | 48 | 20 000 |
КО-40 | 27 - 40 | 98 | 59 | 69 | 40 | 78 | 20 000 |
КО-40 ОТW (с центральным креплением) | 27 - 40 | 98 | 59 | 69 | 40 | 78 | 20 000 |
КО-40 ТО
(под бандажную ленту / круглая стойка) | 27 - 40 | 98 | 59 | 69 | 40 | 78 | 20 000 |
КО-40 ТР
(под бандажную ленту / квадратная стойка) | 27 - 40 | 98 | 59 | 69 | 40 | 78 | 20 000 |
КО-75 | 48 - 75 | 127 | 59 | 94 | 75 | 94 | 20 000 |
КО-75 ОТW (с центральным креплением) | 48 - 75 | 127 | 59 | 94 | 75 | 94 | 20 000 |
КО-75 ТО
(под бандажную ленту / круглая стойка) | 48 - 75 | 127 | 59 | 94 | 75 | 94 | 20 000 |
КО-75 ТР
(под бандажную ленту / квадратная стойка) | 48 - 75 | 127 | 59 | 94 | 75 | 94 | 20 000 |
КО-90 | 65 - 90 | 157 | 70 | 120 | 90 | 116 | 20 000 |
Кабельные хомуты КО 3 предназначены для крепления трех одножильных и многожильных проводов (прокладка в треугольник). Для кабелей низкого, высокого и среднего напряжения с диаметром 27-150 мм.
Кабельные крепления
Описание:
Кабельные крепления предназначены для фиксации всех видов кабелей. Конструкция крепления обеспечивает необходимые механические свойства, обеспечивающие надежное крепление кабелей и их неповреждаемость даже при протекании больших токов короткого замыкания. Изделие обладает стойкостью к атмосферным воздействиям, к воздействию масел и других нефтепродуктов, к солнечной радиации и ультрафиолетовому излучению, стойкостью к воздействию озона. Крепление представляет собой два профиля, изготовленных из полиамида черного цвета. Профили могут быть снабжены ребрами жесткости, обеспечивающими механическую прочность и стойкость к ударным нагрузкам.
Материал
Самозатухающий полиамид РА со стекловолокном.
Стойкий к воздействиям масел, ультрафиолетовых лучей, влажности, солей, кислот и радиоактивной среды.
Цвет: черный
Температура эксплуатации: –40°С...+60°С
Рис.2 Кабельные хомуты КО 3 (Схема)
Размер, мм | D | L | B | I | d | H1 | H2 | h | a | Механическая стойкость |
---|---|---|---|---|---|---|---|---|---|---|
27-38 | 3 x 27 - 38 | 180 | 75 | 125 | 15,5 | 63 | 12 | 35 | 16.5 | 35900H |
38-51 | 3 x 38 - 51 | 195 | 80 | 145 | 15,5 | 84 | 16 | 45 | 20 | 39800H |
51-69 | 3 x 51 - 69 | 220 | 85 | 170 | 15,5 | 109 | 21 | 58 | 26 | 69900H |
69-90 | 3 x 69 - 90 | 252 | 90 | 215 | 15,5 | 134 | 29 | 72 | 30 | 56700H |
90-118 | 3 x 90 - 118 | 321 | 100 | 270 | 15,5 | 180 | 27 | 89 | 33 | 54300H |
