— Компактная конструкция с номинальными значениями тока от 30 до 3000 А
— Модели на напряжение до 600 В, одно- и трехфазные
— Надежный, хорошо зарекомендовавший себя односоленоидный механизм управления, имеющий механическую блокировку для предотвращения прямого соединения обоих источников питания друг с другом
— Контакты легко доступны для осмотра и проведения профилактического технического обслуживания
— Соответствие стандарту для автоматических переключателей МЭК IEC 947-6-1
— Сертификат ГОСТ Р
— Отсуствие опасности переключения нагрузки на неработающий источник питания, так как уникальная схема управления с одним соленоидом получает питание, необходимое для ее функционирования от источника, к которому в данный момент переключается нагрузка.
— Электромеханический переключатель
— Микропроцессорный контроллер
— Панель контроля и индикации
| Номинальный ток нагрузки | от 30A до 3000 А |
|---|---|
| Количество полюсов | 2-х и 3-х и 4-х полюсные |
| Возможность коммутации нейтрали | есть |
| Допустимое напряжение переменного тока | до 600В , 50 Гц или 60 Гц |
| Время переключения с одного ввода на другой без учета временных задержек | менее 50 мсек |
| Динамическая стойкость к токам К.З. | 200 кА |
| Имеется возможность ручного (механического) переключения | есть |
| Выбор однофазного или трехфазного режима контроля | есть |
| Система синфазного переключения нагрузки | есть |
Модуль используется для подключения АВР к сети Ethernet TCP/IP со стандартным 10 Base T (Rj-45) разьемом. Модуль построен на апплете JAVA™ для каждого контролируемого устройства, которое загружается автоматически в стандартный Web Browser. Модуль создан для осуществления связи до 8 клиентов, таких, как Web приложения (web страницы), PowerQuest®, или Modbus® устройства через Ethernet подключение.
— Индикаторы наличия источников питания
— Индикаторы состояния АВР
— Кнопка для тестирования АВР
— Переключатель отмены байпаса временной задержки

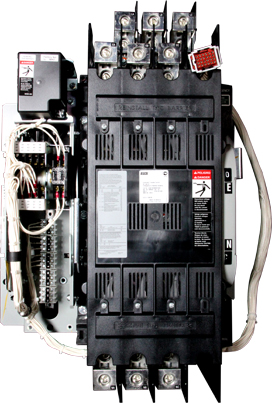

АВР ASCO серии 4000 являются эталоном в данной области промышленности. Наличие надежного, хорошо зарекомендовавшего себя односоленоидного механизма переключения позволяет быстро выполнять переключение нагрузки между альтернативными источниками питания, независимо от потребляемого ими тока. Объединение электромеханического переключателя с программируемым контроллером, позволяет реализовать наиболее совершенный способ переключения нагрузок всех типов, таких как электродвигатели, электронные приводы, системы, имеющие источники бесперебойного питания и устройства, работающие на базе микропроцессоров. АВР ASCO являются единственными в промышленности переключателями действительно в двух направлениях с механической блокировкой. Данные переключатели выпускаются на токи от 30 до 4000 ампер. АВР серии 4000 выпускаются как в бескорпусном варианте, так и в корпусе, причем существует широкий выбор разнообразного дополнительного оборудования.
— Электромеханический переключатель
— Микропроцессорный контроллер
— Панель контроля и индикации
— Традиционная двухпозиционная конфигурация , плюс виды закрытого переключения и переключения с задержкой. Все конфигурации имеют автоматическое и ручное управление
— Наличие механической блокировки
— Переключатели сертифицированы CSA 22.2 No. 178-1978, как автоматические переключатели, и включены в перечень в соответствии со стандартами UL 1008
— Независимо квалифицированный и сертифицированный как IEC 60947-6-1, отмеченный CE (дополнительно). (Ограничено для определенных аксессуаров)
— Имеет сертификацию ГОСТ Р 50030.6-1-99 (МЭК 60947-6-1-89 разд.8), как автоматический переключатель АВР
— Выпускается до 600 Вольт переменного тока на номиналы токов от 30 до 4000 Ампер
— Надежный и хорошо зарекомендовавший себя соленоидный механизм переключения
— Выдерживает и надежно работает при 30 циклах переключения при максимально допустимом токе для обеспечения оптимальной гибкости работы выключателя (600-4000 А)
— Варианты с постоянно подключенной нейтралью, коммутируемой нейтралью или с перекрытием нейтралей
— Основные и отдельно вынесенные дугогасительные контакты (600-4000 А)
— Программируемый микропроцессорный контроллер с клавиатурой и жидкокристаллическим дисплеем
— Расположенный по центру клеммный блок, предназначенный для подключения управляющих сигналов, обеспечиваемых пользователем (260-4000 А)
— Управляющие 16мм переключатели и индикаторы промышленного применения
— Механические индикаторы положения переключателя и световые индикаторы, указывающие на используемый в данный момент источник питания
— Подключение к стандартной клемме заземления или шине заземления
— Четыре вспомогательных контакта: два контакта замыкаются, когда переключатель находится в основном положении и два контакта замыкаются, когда переключатель находится в аварийном положении

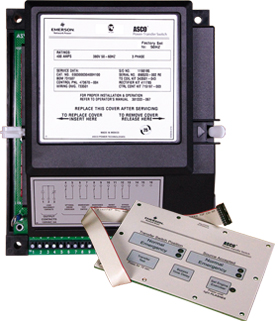

Микропроцессорный контроллер АВР серии 4000 и 7000 устанавливается во всех автоматических переключателях, рассчитанных на номинальные токи от 30 до 4000А. Он представляет собой цифровую панель управления, работающую на базе микропроцессора, и стандартно выполняет все функции, связанные с напряжением, частотой, управлением, синхронизацией и диагностикой, требуемые в большинстве систем с использованием источников резервного питания.
В результате наличия в промышленных системах распределения питания значительных переходных процессов плата микропроцессора отделена и изолирована от платы питания.
Контроллер Power Manager представляет собой микропроцессорное измерительное устройство, которое выполняет измерения параметров однофазных и трехфазных систем питания в реальном масштабе времени. Контроллер измеряет напряжение и ток в каждой фазе, активную, реактивную и кажущуюся мощности, а также взаимную передачу энергии. Результаты всех измерений выводятся на жидкокристаллический экран с подсветкой, а так же могут быть просмотрены дистанционно при помощи коммуникационных продуктов ASCO PowerQuest® или SiteWebтм.
Прямой ввод напряжения для систем, рассчитанных на напряжение до 600 В переменного тока, можно контролировать без использования внешних измерительных трансформаторов напряжения. Для измерения тока нейтрального проводника обеспечивается измерение трехфазных токов и четвертого токового входа.
Автоматы ввода резерва серии 300 разработаны для автоматического переключения критичных нагрузок в случае пропадания питания. Данная серия разработана для удовлетворения необычных требований, возложенных на переключатель при запуске или повторном запуске двигателей и коммутации нагрузок с большой пусковой мощностью. Компактная конструкция АВР серии 300 облегчает установку, осмотр и обслуживание. Все части переключателя доступны с передней панели, что облегчает их осмотр.
АВР серии 300 имеют компактный дизайн для автоматических переключателей в промышленности и существуют в настенном и напольном исполнении. Все АВР до 2000А имеют дизайн с фронтальным доступом. Это позволяет устанавливать шкафы непосредственно к стене и осуществлять подсоединение кабеля с фронтальной стороны.

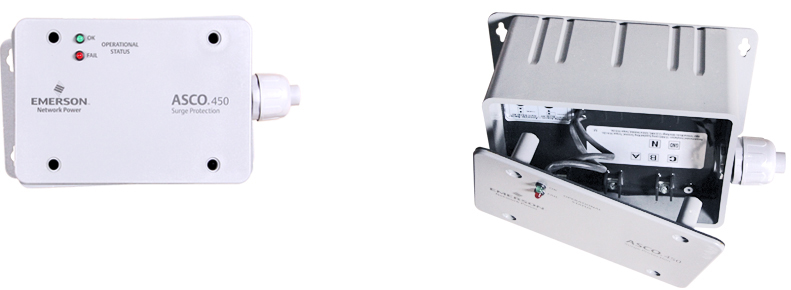

— Перечень сертификационных организаций: UL1449, UL1283, CSA, CE, BS6651;
— Режимы защиты: Все модели стандартно (Ф-Н, Ф-З, Н-З. Ф-Ф); дополнительно - в любой комбинации;
— Фильтрация электромагнитных и радиочастотных помех: 60 дБ максимально при частоте от 100 кГц до 100 МГц;
— Время отклика: менее 0.5 нс;
— Корпус: NEMA 3R, IP65 стандартно (дополнительно - NEMA 3R, 4, 4X, IP32, IP66 и без корпуса для коммутационной аппаратуры);
— Частота в электросети: 47-63 Гц;
— Напряжение в электросети: +/-15% от номинала;
— Температура: от -40 до +60°С;
— Высота на уровнем моря: от 0 до 5500 метров;
— Акустические шумы: менее 45 дБ.
По эффективности защиты электронного оборудования от импульсных помех Pulsar не имеет себе равных, позволяя практически мгновенно устранять возникающие в электросети помехи, контролируя и линейное и фазное напряжения, а также потенциал между нейтралью и землёй.
