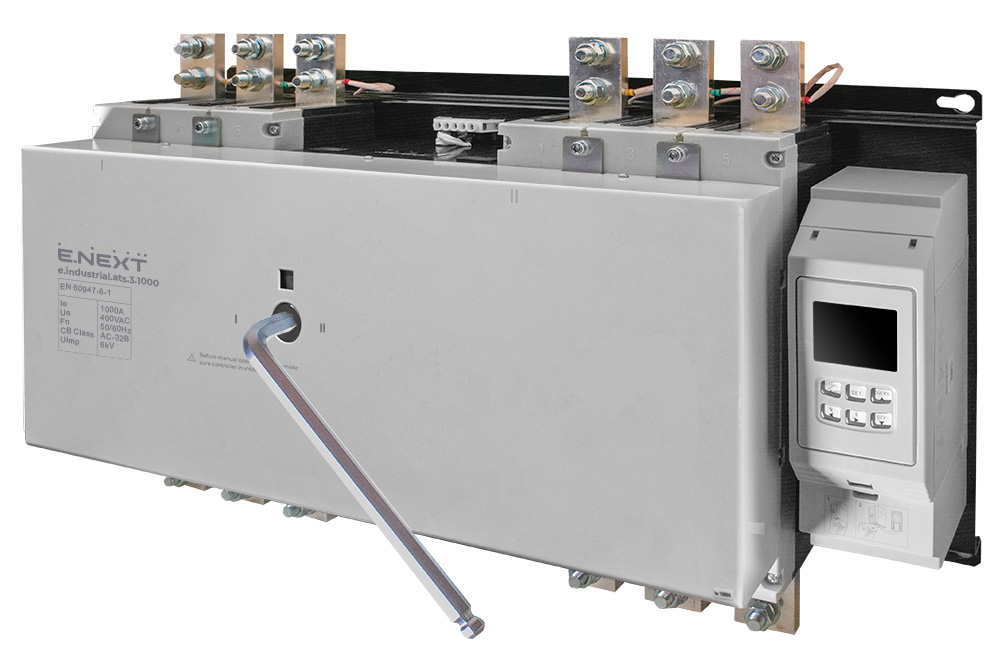

Устройство АВР e.industrial.ats.3.1000, 3p, 1000А

Артикул: i088022

Описание

Технические характеристики

Артикул	i088022
Тип тока	АС
Индикатор положения	механический
Диапазон рег. напряжения по верхнему пределу, В	240-290
Диапазон рег. напряжения по нижнему пределу, В	160-200
Диапазон рег. времени задержки при включении, с.	0-180
Напряжение питания, В	L-N: 150-300
Импульсное выдерживаемое напряжение Uimp, кВ	6
Способ утилизации	передача специализированному предприятию
Изоляционное напряжение (Uі), В	800
Количество вводов	2 (приоритетный ввод – 1)
Номинальная частота, Гц	50/60
Степень загрязнения среды	3
Номинальное рабочее напряжение Un, В	АС 400
Степень защиты, IP	IP30 (кроме соединительных клемм)
Индикация	да
Ном. предельная отключающая способность Icu, кА	65
Номинальный ток In, А	1000
Количество полюсов	3
Износостойкость мех./электр., циклов В/О, не менеe	2500/500
Ном. рабочая откл. способность Ics, кА (АС 400 В)	50
Высота над уровнем моря, м	2000
Коммутация	I-0-II
Диапазон рабочих температур, °С	-30..+60
Режим работы	автоматическое и ручное управление
Монтаж	навесной
Входы/выходы сигналов управления	запуск генератора, пожарная система, индикаторы, резервное питание контроллера DC24
Рабочее положение	Вертикальная и горизонтальная с отклонением не более 5°
Гарантия	12

Устройство построено на базе силовых автоматических выключателей и наделено широкими функциональными возможностями:

защита от сверхтоков; защита от неполнофазного режима сети; защиту от обрыва нуля; настройка защиты от пониженного напряжения в диапазоне от 160 до 200 В; настройка защиты от перенапряжения в диапазоне от 240 до 290 В; регулировка задержки переключения между вводами от 0 до 180 с; вход и выход в систему пожарной сигнализации; выходы для подключения индикаторов; сигнал для запуска генератора с возможностью настройки задержки подачи; возможность настройки времени перехода из основного источника питания на резервное и обратно.
